Máy Dập Thân C Đơn

Máy dập thân C đơn Aida NC1-2000

AIDA SKU:
2 Tỷ 693 Triệu
  • Máy được chế tạo với công nghệ gia công hàng đầu đạt độ chính xác cao, dung sai lắp ghép nhỏ nhất. Nhờ đó NC2-E có tuổi thọ của khuôn dập cao hơn, giảm thiểu tiếng ồn và độ rung động của máy khi hoạt động.
  • Kết cấu thân C cứng vững kết hợp với cấu trúc bánh răng quay ngược, NC2-E có thể chịu được tải lệch tâm.
  • Khả năng linh hoạt cao trong việc xử lý các ứng dụng dập khác nhau
  • Bộ phận bảo vệ quá tải thủy lực bằng kim loại độc đáo của AIDA (HOLP) – Tiêu chuẩn trên tất cả các máy AIDA thân C - kích hoạt ngay lập tức, bảo vệ máy dập cũng như khuôn dập, và nó sẽ tự động phục hồi.
Tải trọng lớn nhất trên bàn 1000 kg
Công suất trục chính 15 kW
Khoảng cách giữa các khung 906 mm
Hầu máy 350 (1)E / 430 (2)E mm
Lực dập 200 ton
Hành trình gia công 160 (1)E / 250 (2)E mm
Điểm xác định tải trọng 6 mm
Tốc độ dập 35~70 (1)E / 25~50 (2)E spm
Độ mở khuôn 410 (1)E / 450 (2)E mm
Khoảng điều chỉnh bàn trên 110 mm
Kích thước bàn trên (LR x FB) 880 x 650 mm
Kích thước bàn dưới (LR x FB) 1390x680 (1)E / 1390x840 (2)E mm
Chiều dầy bàn dưới 180 mm
Áp suất khí 0.5 Mpa
Kiểu thân máy C

AIDA thương hiệu Nhật Bản chuyên sản xuất máy đột dập, máy uốn, máy tiện, máy gia công tấm…chất lượng cao. Máy dập thân C đơn Aida NC1-2000 được thiết kế có độ vững cứng cao nhằm triệt tiêu sự biến dạng xảy ra trong quá trình dập, giúp sản phẩm luôn có tính thẩm mỹ cao, đáp ứng mọi nhu cầu của khách hàng trong và ngoài nước.

1. Đặc điểm của máy dập thân C đơn Aida NC1-2000

  • Máy dập thân C đơn Aida NC1-2000 có rất nhiều bộ phận thiết yếu, được lắp đặt phía trong khung máy. Ngày nay sự phát triển của khoa học công nghệ, máy dập được lắp đặt các thiết bị điều khiển điện tử, khả năng tuỳ chỉnh để thực hiện những công việc đòi hỏi kỹ thuật cao mà thợ gia công, kĩ sư không thể thực hiện được
  • Độ chính xác của máy dập không chỉ ảnh hưởng tới sản phẩm dập mà còn ảnh hưởng cả tới tuổi thọ của khuôn. Chính vì vậy máy dập thân C đơn Aida có cấu trúc khung cứng giúp giảm thiểu sự kéo dài và độ lệch khung xảy ra trong suốt quá trình dập
  • Bộ phận bảo vệ quá tải thủy lực của AIDA (HOLP) kích hoạt ngay lập tức, bảo vệ máy dập và khuôn khi quá tải, và nó sẽ tự động phục hồi trạng thái ban đầu.
  • Búa thủy lực đơn giản hóa, giảm thiểu thiệt hại cho các bộ phận bên trong
  • Với một màn hình cảm ứng kích thước lớn thích hợp với bảng điều khiển giúp cho việc vận hành máy dễ dàng và an toàn hơn, có cả các chức năng hiển thị trên bảng điều khiển.
  • Trình tự quy trình khác nhau có thể dễ dàng được lập trình và lưu bởi người vận hành bằng hệ thống điều khiển menu trên màn hình. Ngoài ra, phần xử lý tích hợp và rất linh hoạt đảm bảo năng suất tối đa.

Máy dập thân C đơn Aida NC1-2000



2. Máy dập thân C của AIDA có gì khác biệt?

Giống như tất cả các máy dập thân C của AIDA dòng NC1- Series, máy dập thân C trục khuỷu đơn dòng NC1 sử dụng khung thép hàn, máng trượt bằng gang và các bulong  bằng thép đúc quá khổ. Điều này cho phép máy dập đưa ra độ lệch khung góc có thể chỉ bằng 1/3 so với các Model khác, đảm bảo tuổi thọ của khuôn dài hơn và chất lượng phụ tùng cao hơn.

Ly hợp ướt ( chạy trong dầu để dẫn nhiệt )( Tiêu chuẩn) ít bị ảnh hưởng bởi  sự tích tụ nhiệt và ảnh hưởng xấu đến hiệu suất ly hợp ma sát không khí. Và một ly hợp ướt hầu như là vĩnh viễn , ít phải bảo trì và nó có thể cung cấp tới 4 lần chu kỳ dịch chuyển một lần trên phút của ly hợp ma sát không khí.

Hệ thống bảo vệ quá tải thủy lực(HOLP) của AIDA cung cấp thời gian đáp ứng nhanh nhất của ngành công nghiệp, điều chỉnh mức độ hành trình phù hợp và một công tắc "không dính" giải phóng một thanh trượt bị "kẹt"ở phía dưới đáy trong vài giây để giảm thiểu thời gian chết.

Hệ thống điều khiển tiên tiến mang đến một mức độ linh hoạt chưa từng thấy trong lĩnh vực này. thêm một hệ thống dẫn hướng trượt 6 điểm và 25 tính năng khác và kết quả là một máy dập thân C hạn chế đáng kể các yếu tố có thể làm giảm tuổi thọ của khuôn.

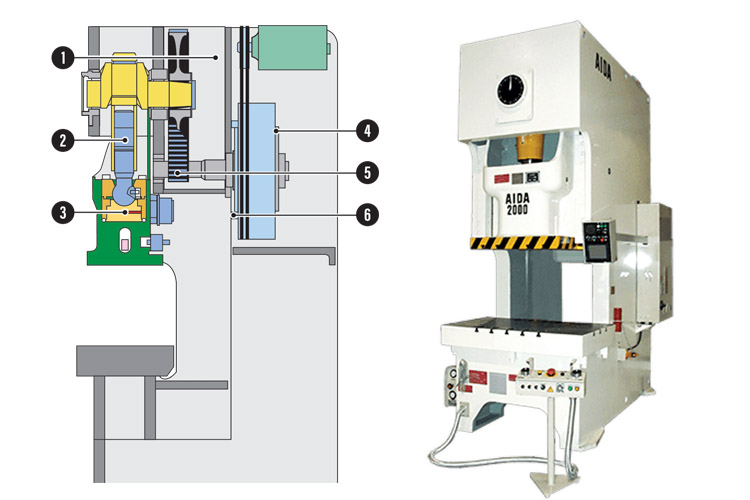

Bản vẽ máy dập aida dòng NC1

Bản vẽ máy dập Aida dòng NC1

Máy dập thân C đơn Aida  NC1-2000 hay còn gọi là máy dập nguội thủy lực hoạt động dựa trên nguyên lý định luật Pascal. Thiết bị này sử dụng xi lanh thủy lực để tạo ra một lực rất mạnh, tương đương với một đòn bẩy cơ khí. Sức mạnh của máy dập thủy lực là rất lớn với khả năng dập các thành thép năng vài trăm tấn thành hình dạng tùy ý trong thời gian nhanh chóng.

Máy dập nguội thủy lực có thể tạo ra áp lực lớn đủ để thực hiện các công việc đòi hỏi sức mạnh và công suất nén lớn trong ngành công nghiệp chế tạo hiện nay. Các máy dập nguội thủy lực được trang bị 2 chiếc xi lanh với dung tích khác nhau được nối với nhau, bên trong chứa đầy chất lỏng. Trong mỗi xi lanh có một piston vừa khít. Dưới tác dụng của 1 ngoại lực khiêm tốn lên đầu piston có tiết diện nhỏ hơn, sẽ tạo ra một áp suất trong ống chất lỏng, gọi là áp suất thủy tĩnh.

Theo định luật Pascal, áp suất lực này được truyền toàn bộ cho khối chất lỏng nằm trong xilanh và luôn có hướng vuông góc với mọi thành ống. Như vậy, do áp suất chất lỏng luôn có chiều vuông góc với piston nên chúng tạo ra áp lực lên đầu piston có tiết diện lớn hơn. Chính lực này sẽ tạo ra công năng để biến dạng vật liệu. Đó chính là lý do tại sao máy dập thủy lực lại có thể tạo ra áp lực lớn như vậy.
