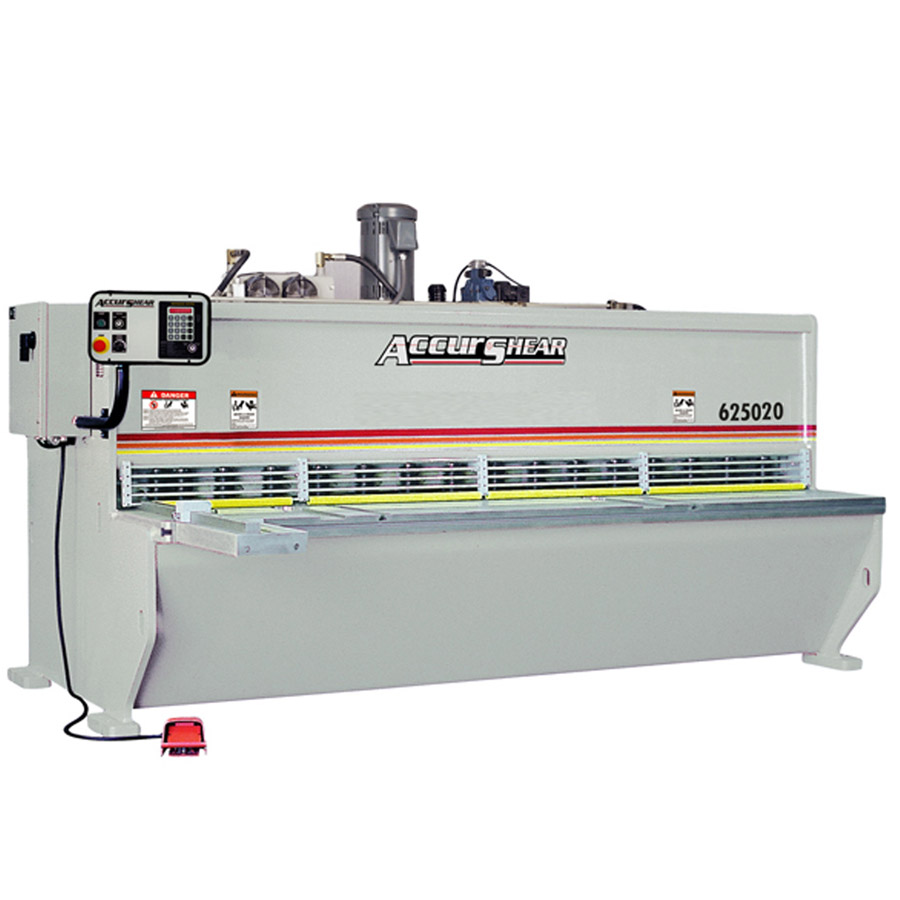

Máy cắt tôn CNC Accurpress 625020 thuộc dòng máy cắt tôn 1/4" series 6250 của thương hiệu Accurpress. Đây là dòng máy chuyên dụng được điều khiển bằng màn hình tích hợp với khả năng xử lý thông minh. Khả năng điều chỉnh lưỡi dao, góc cắt và phôi cắt cũng cho phép người vận hành có thể cắt các kim loại khác nhau mà vẫn bảo đảm được chất lượng của phôi cắt.

1. Đặc điểm máy cắt tôn CNC Accurpress 625020

Máy cắt tôn CNC Accurpress 625020 hay được gọi là máy cắt thủy lực sử dụng vít bi, dẫn hướng tuyến tính và động cơ servo để điều khiển máy đo phía sau với độ chính xác định vị cao. Thông qua khối van tích hợp thủy lực có cấu trúc nhỏ gọn cải thiện độ làm việc và khả năng bảo trì hệ thống dễ dàng. Nhờ đầu dưới của xi lanh có độ đàn hồi tốt, hệ số ma sát lớn. Khi cắt tấm, tấm ép có thể tiếp xúc gần với tấm vật liệu để cung cấp đủ lực ma sát ngăn tấm giữ thủy lực không bị rung trong suốt quá trình cắt.

Tay đỡ phôi trước làm giảm sự tiếp xúc giữa các tấm và bàn làm việc và giảm cường độ làm việc.

Cánh tay hỗ trợ nâng tấm

Cữ chặn sau máy chém tôn di chuyển được nhờ sự dẫn động bằng động cơ và dịch chuyển các vít me. Khi thước đo trở lại hành trình tối đa, hệ thống cơ học của nó ngay lập tức tăng điểm dừng, cho phép máy cắt vượt qua mặt dưới của thước đo ngược khi cắt tấm dài hơn. Bộ đếm Led và các nút điều khiển đặt trên bảng điều khiển phía trước máy. Các chế độ vận hành gồm tiến, lùi và nhắp. Việc định vị cuối cùng cữ sau điều chỉnh từ phía sau ra phía trước để tránh sai số khe hở trục vít. Cữ sau có thể nghiêng cho phép cắt hành trình rộng hơn cữ sau. Để đảm bảo kích thước cắt và độ song song của sản phẩm, tấm ép cữ sau phải song song với lưỡi cắt dưới.

Ngoài ra, máy cắt kim loại có thể cài đặt chương trình dễ dàng trên bộ điều khiển tích hợp thông minh. Máy sẽ tự động tính toán và điều chỉnh khe hở dao, khoảng cách cữ chặn, chiều dài cắt, góc cắt hợp lý cho sản phẩm sau khi cắt đều, đẹp. Trong quá trình gia công kim loại mỏng, hành trình cắt ngắn nhất được đưa vào do đó tăng được số hành trình cắt và giảm mức độ xoắn của tôn mỏng trong suốt quá trình cắt.

Bộ phận kẹp dao kết cấu với 3 điểm tựa là con lăn dẫn hướng, chịu tải trước khi dẫn hướng, dao cắt luôn luôn gắn liền với khung trên và dao dưới làm cho khe hở dao ổn định khi dao chuyển động tinh tiến, khi cắt những tấm khác nhau khe hở dao được điều chỉnh để mặt cắt đạt chất lượng cao nhất.

Dẫn hướng trục lăn bằng trục đỡ ba điểm đảm bảo độ chính xác ổn định và cải thiện chất lượng cắt. Ở mỗi phía dầm cắt có ba trục đỡ gồm trục đỡ đàn hồi trên, trục đỡ dưới và trục đỡ phía trước. Tất cả các trục đỡ có dạng trục lăn giảm ma sát và khử được khe hở đường dẫn hướng. Đối với mỗi chiều dày khác nhau của vật liệu cần thay đổi góc cắt để đạt được hiệu quả cao nhất khi cắt. Khi cắt các vật liệu khác nhau với khe hở dao phù hợp sẽ cho kết quả cắt tối ưu nhất. Thiết bị được trang bị cơ cấu điều chỉnh khe hở dao nhanh chóng. Bánh xoay tay có thể điều chỉnh khe hở dao bằng tay và giá trị khe hở được thể hiện tương ứng trên bảng khe hở.

Bộ phận chính máy cắt tôn CNC Accurpress 625020

Phía trước của hệ thống kẹp phôi Accurpress 625020 được lắp cố định các tấm bảo vệ để bảo vệ an toàn cho người vận hành và máy. Phía sau máy được bảo vệ bởi hệ thống điều chỉnh độ xiên của dao cắt trên và dao cắt dưới cũng được coi như một khu vực an toàn.

+ Để đảm bảo an toàn, phía trước của hệ thống kẹp phôi được lắp các tấm bảo vệ có chiều dài 1m và theo yêu cầu của khách hàng thì các tấm chắn bảo vệ này có thể mở lên được. Với sự trợ giúp của hệ thống bảo vệ này mà quá trình cắt góc, đường thẳng có thể thực hiện và điều chỉnh được dễ dàng.

+ Hệ thống đỡ phôi vận hành bằng khí nén sẽ cung cấp cho người sử dụng một phương pháp làm việc dễ dàng, thuận tiên, đó là một chức năng tuỳ chọn để giúp cấp phôi cho quá trình cắt trong khi cắt các phôi dài và mỏn

2. Nguyên lý hoạt động máy cắt tôn CNC Accurpress 625020

Máy cắt tôn CNC Accurpress 625020 làm việc khi các chức năng đã được thiết lập sẵn sàng, lúc này người vận hành sẽ đưa kim loại tấm vào máy, các kim loại tấm sẽ được giữ chặt bằng các ghim để các tấm tôn hoặc kim loại tấm không thể dịch chuyển được và chịu lực dưới áp suất cao. Lúc này sẽ có một lực tác động vào lưỡi dao sắc bén và cắt đứt kim loại tấm đã được người dùng thiết lập thông số trên bảng điều khiển và có thể lấy được tấm kim loại đã được cắt và bắt đầu một chu kỳ làm việc mới tiếp theo.

Cơ chế hoạt động của máy cắt tôn

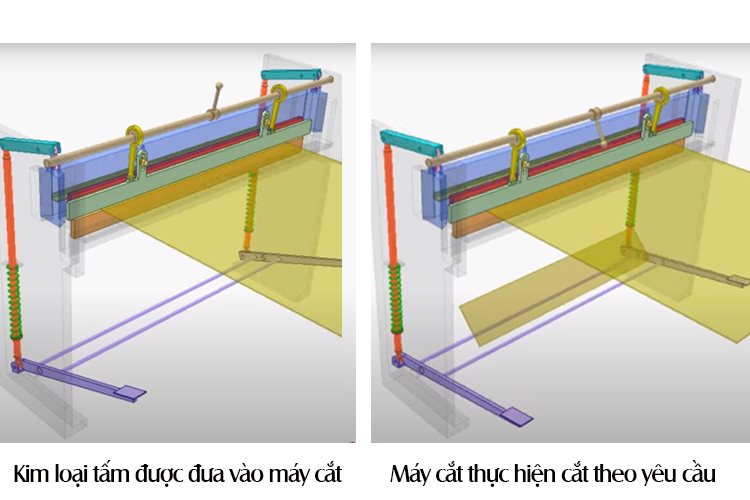

Thanh trượt màu xanh mang dao cắt phía trên màu đỏ được điều khiển bởi cơ chế 6 thanh. Tấm được kẹp trước khi cắt bằng cơ cấu tay quay trượt của trục lệch tâm màu nâu. Đường băng của thanh trượt màu xanh lá cây nằm trên thanh trượt màu xanh. Dao cắt dưới màu cam được cố định vào đế máy. Dao cắt phía trên màu đỏ có cạnh cắt nghiêng để giảm lực cắt.

Dựa vào độ hở của lưỡi cắt, sự linh hoạt của khớp lưỡi cắt nên quá trình cứt được diễn ra ổn định, chính xác cũng như giảm bớt được tiếng ồn trong khi máy hoạt động gia công cắt.
