Với hơn 40 năm kinh nghiệm nghiên cứu và sản xuất máy gia công kim loại tấm, Accurpress tiếp tục thử nghiệm và sản xuất dòng máy gia công mới hoàn chỉnh đáp ứng cho mọi ứng dụng uốn và cắt. Với hơn 19.000 máy được bán cho hàng ngàn khách hàng, Accurpress tiếp tục xây dựng hệ thống dịch vụ nhanh chóng và đáng tin cậy trên toàn thế giới phục vụ mọi nhu cầu của khách hàng.

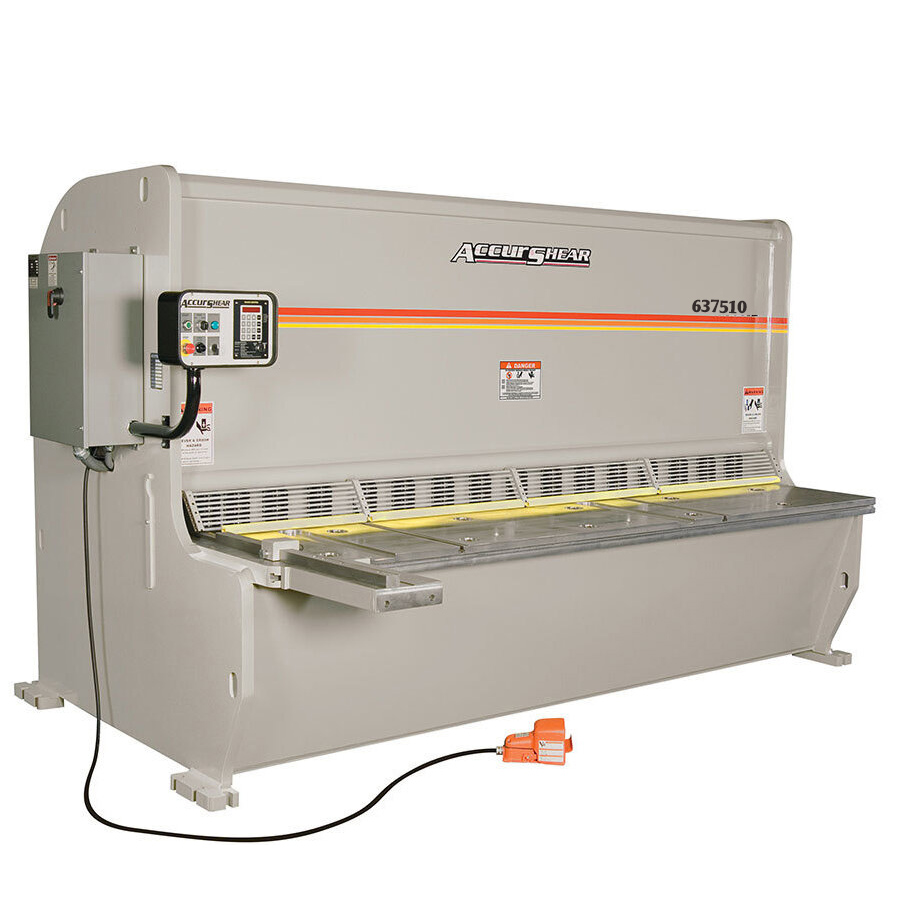

1. Tính năng tiêu chuẩn máy cắt tôn CNC Accurpress 637510

Máy cắt tôn CNC Accurpress 637510 hay còn gọi là máy cắt tôn thủy lực chuyên dùng để cắt các khổ tôn trung bình và lớn. Các tính năng tiêu chuẩn của dòng máy cắt tôn Accurpress 6500 series đã tạo ra sự khác biệt trong ngành gia công với cấu trúc bàn giường hình hộp có độ cứng xoắn cao để cân bằng tải xoắn từ lực cắt. Độ cứng tối đa của thiết kế độc đáo, kết hợp với thiết kế bàn, đảm bảo độ hở của lưỡi dao liên tục trong chu kỳ cắt.

Accurpress 637510 được đánh giá là sản phẩm chất lượng chuyên cắt thép kết cấu với tính chất cơ học điển hình lên đến 80.000 độ bền kéo và 44.000 cường độ năng suất.

Hệ thống truyền động máy cắt tôn

Hệ thống kẹp phôi thủy lực có mật độ và áp suất cao, bàn cắt đồ sộ đảm bảo không làm thay đổi vị trí của lưỡi cắt trong suốt quá trình cắt. Độ thanh thải của lưỡi dao thấp đến 0,002 "có thể được duy trì thông qua toàn bộ quá trình cắt trên vật liệu. Bàn gia công bằng phẳng và có cánh tay để hỗ trợ trong việc nâng tấm khi gia công.

Bộ phận kẹp dao với kết cấu 3 điểm tựa là con lăn dẫn hướng chịu tải trước khi dẫn hướng, dao cắt luôn luôn gắn liền với khung trên. Dao cắt trên được đặt nghiêng để giảm tải và cải thiện chất lượng phôi cắt. Các dao cắt này có khả năng chống mẻ và chống mòn tốt. Dao dưới làm cho khe hở dao ổn định khi dao chuyển động tính tiến, khi cắt kim loại tấm khác nhau thì khe hở dao được điều chỉnh để mặt cắt đạt chất lượng cao nhất. Lưỡi dao máy cắt cnc sử dụng là lưỡi cắt chất lượng cao nhất, được phát triển đặc biệt để giảm thiểu việc mài lại.

Khi cắt các vật liệu khác nhau với khe hở dao phù hợp sẽ cho kết quả cắt tối ưu nhất. Thiết bị được trang bị cơ cấu điều chỉnh khe hở dao nhanh chóng. Bánh xoay tay có thể điều chỉnh khe hở dao bằng tay và giá trị khe hở được thể hiện tương ứng trên bảng khe hở.

Bộ điều khiển CNC có 3 thông số gồm kích thước tôn, vật liệu tôn, khe hở dao. Hệ thống máy sẽ tự động tính toán có màn hình giao diện lớn có thể thiệt lập 3 chế độ tùy chọn trong suốt quá trình cắt:

• Chế độ chạy bộ cho phép ram di chuyển xuống dưới và giữ nguyên vị trí khi nhả chân. Chế độ này được sử dụng chủ yếu khi cài đặt và kiểm tra độ hở dọc theo chiều dài của dao cắt.
• Chế độ thủ công cho phép ram di chuyển xuống mức giới hạn dưới cùng, cài đặt hoàn thành đường cắt, sau đó dừng lại và chỉ quay trở lại khi phát hành bước chân.
• Chu kỳ tự động cho phép ram liên tục quay vòng trong khi bước chân được tham gia.

Bảng điều khiển máy cắt tôn

Máy cắt tôn điều khiển CNC còn có cữ sau di chuyển bằng trục vít T được dẫn hướng bằng đòn trục và chuyển động nhờ động cơ AC. Máy còn có 3 tay đỡ tấm, hai tấm có thang đo chiều dài và các thanh chặn trước:

• Cánh tay trước có sẵn trong các chiều dài 2 ', 4' và 6 ' và chỉ cần gắn vào phía trước của bàn cắt. Những cánh tay này có rãnh và được trang bị các điểm dừng biến mất để tạo điều kiện thuận lợi cho việc đo phía trước. Chuyển bóng có thể được gắn vào cánh tay để dễ dàng xử lý các tấm tôn lớn và nặng.
• Chiều dài cánh tay vuông được đo từ đường cắt. Mỗi cánh tay bao gồm một quy tắc thép lõm có kích thước 1/16 "và gia số 1mm ... cộng với một điểm dừng trượt có thể điều chỉnh.

Accurpress 637510 dễ dàng điều chỉnh khe hở lưỡi cắt có được nhờ thiết kế liên kết xoay. Thiết kế cơ khí hydra sử dụng hai xi lanh thủy lực, được kết nối với nhau bằng một ống mô-men có thành dày, để cung cấp lực cắt của ram. Giống như thiết kế chém, Accurshear tạo ra chuyển động cắt xuyên qua vật liệu cho phép sử dụng lưỡi dao 4 lưỡi và góc nghiêng 1 độ.

2. Kết cấu máy cắt tôn CNC Accurpress 637510

Toàn bộ kết cấu máy cắt tôn CNC Accurpress 637510 đều được xử lý nhiệt để loại bỏ ứng suất dư giúp máy có độ bền và độ ổn định khi làm việc cao. Hai xi lanh dầu được lắp với dầm ngang giữa hai tấm vách cùng một bản lề, khung máy bao gồm trụ đứng phải và trụ đứng trái; bàn làm việc, thùng dầu và tấm chắn phôi.

Cơ cấu chuyển dịch lên xuống hay thường được gọi là gá mang dao. Chuyển động này có được nhờ hai xi lanh thủy lực, kết cấu thép hàn ba góc. Gá mang dao được trang bị với tấm dẫn hướng, dao cắt và cơ cấu cữ sau.

Các xi lanh được mài và tôi cứng được dẫn hướng trên cám sống trượt tổng hợp. Các xi lanh này được nối với gá mang dao nhờ liên kết bản lề nhằm cung cấp lực để gá mang dao dịch chuyển lên xuống đều đặn.

Hệ thống làm việc máy cắt tôn Accurpress

Hệ thống thủy lực được đặt trên máy gồm động cơ chính, bơm, cụm van, thùng dầu và hệ thống ống dẫn dầu để cung cấp lực cho dao cắt. Để đạt được các vết cắt đẹp và đồng đều cần sử dụng khoảng hở của lưỡi dao dưới cho phù hợp. Cơ cấu điều chỉnh khoảng hở lưỡi dao cắt gồm tay quay, trục vít và vòng chia độ....khoảng hở này ảnh hưởng đến chiều dày cắt. Hệ thống thủy lực này kiểm soát áp suất hệ thống thông qua van áp suất tỷ lệ thủy lực điện và toàn bộ áp suất được lập trình và kiểm soát để đảm bảo hiệu suất máy làm việc ổn định.

Hệ thống điện gồm tủ điện được lắp trên trụ máy và hộp nút bấm trên tấm chắn phôi.

Cữ trước sử dụng bộ đếm và định hướng thang đo, cữ sau được trang bị với giá mang dao dịch chuyển lên xuống cũng gia mang dao có thể chuyển động tiến hoặc lùi tùy thuộc vào hành trình khi gia công.

Tay quay dùng để điều chỉnh khoảng hở cạnh cắt tùy theo chiều dày phôi cắt. Dưỡng cắt có 4 cạnh cắt cho phép gia công với nhiều góc cắt khác nhau nhằm đảm bảo vật liệu khi gia công không bị biến dạng và kéo dài tuổi thọ của dưỡng. Lưỡi cắt cũng có thể điều chỉnh góc và khoảng cách giúp tăng tính chính xác của toàn bộ quá trình cắt vật liệu.

Hệ thống điều khiển điện

Tấm giữ thủy lực được làm từ vật liệu phi kim loại, có độ đàn hổi nhất định và độ ma sát lớn. Khi cắt tấm, tấm ép có thể tiếp xúc gần với tấm vật liệu để cungc ấp đủ lực ma sát để ngăm tấm giá công không bị rung lắc trong suốt quá trình cắt.

Màn hình LCD với độ nét cao, dễ lập trình và vận hành, Máy tích hợp 40 chương trình, 25 bước lập trình. Hệ thống cữ chặn sau được tích hợp động cơ bước, điều chỉnh số trên màn hình LCD, loại bỏ thao tác tay.

chiều dài cắt.
