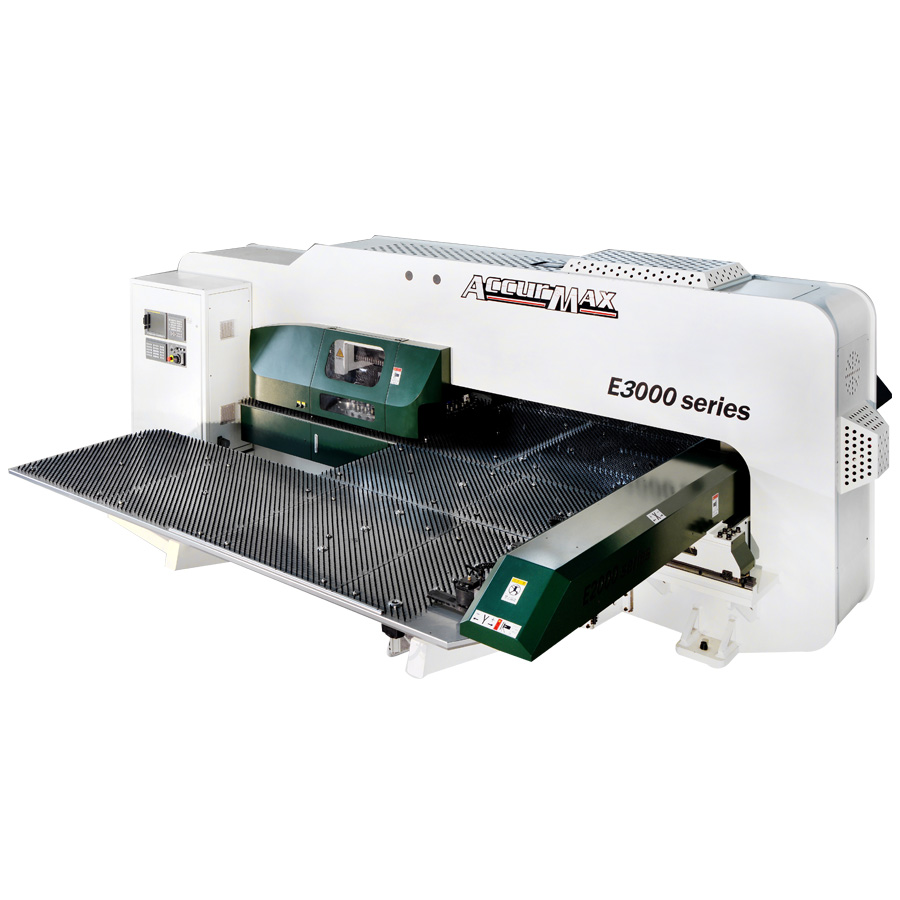

Máy đột CNC - Servo Drive Accurpress E3000
3 Tỷ 952 Triệu
| Hành trình X/Y/Z | 2500x1525 mm |
|---|---|
| Lực đột | 30 ton |
| Chiều dầy đột | 6 mm |
| Kích thước tấm lớn nhất | 1550×2500 mm |
| Trọng lượng tấm lớn nhất | 180 kg |
| Tốc độ đột Hit Rate | 350 hpm |
| Tốc độ đột Nibble Rate | 700 hpm |
| Hệ điều khiển | FANUC 0i-PF |
| Chiều dài | 5600 mm |
| Chiều rộng | 5310 mm |
| Chiều cao | 2300 mm |
| Áp suất khí | 0.6 Mpa |
| Tốc độ trục X | 100 m/min |
| Tốc độ trục Y | 60 m/min |
| Tốc độ bàn dao | 30 rpm |
| Tốc độ trạm D | 30 rpm |
| Số trạm dao | 32-Station Turret with 2 'D' Auto Indexing Stations 16-A, 12-B, 2-C, 0-D, 2-D--AI pcs |
| Sai số đột | ±0.1 mm |
| Điều khiển trục | X/Y axes linked A/B/T/C/ axes |
| Điện năng tiêu thụ | 10-12 kW during operation, 0.7kW Standby kW |
| Tốc độ đột Marking Rate | 1600 hpm |
Máy đột AccurMax đáp ứng hoàn toàn nhu cầu của thị trường về tính đa dạng cũng như độ chính xác cho quá trình đột. Với phương châm thiết kế tối ưu, AccurMax có thân máy to vững chắc, mâm đột thớt dày tăng độ chính xác và chức năng dao xoay phù hợp với mọi yêu cầu sản xuất.
1. Động cơ điện servo cao truyền động lực trực tiếp thông qua cơ cấu tay quay. Chuyển động lên và xuống cơ cấu này được điều khiển theo cả 2 hướng cùng và ngược chiều kim đồng hồ. Động cơ servo làm mát bằng nước có mô men xoắn cao cung cấp lực đột thép 6 mm và thép không gỉ 4mm
2. Thân máy lớn chữ O hàn bằng robot, thiết kế theo phương pháp phân tích phần tử hữu hạn FEA giúp kết cấu cực kỳ vững chắc, được xử lý nhiệt loại bỏ ứng suất cho thời gian sử dụng gần như vô hạn
3. Thiết kế mới bàn dạng cánh bướm giúp dễ dàng vận chuyển, vệ sinh máy. Bàn gồm 2 phần là thân chính và 2 cánh phụ. Phần bàn di chuyển chịu trọng lực bảo vệ tấm kim loại và giảm ồn
4. Thiết kế tiêu chuẩn của AccurMax bao gồm bàn bi và chải đỡ. Bi đỡ dạng thủy lực giúp dễ dàng thao tác vận hành.
5. AccurMax sử dụng vít me THK và thanh trượt tuyến tính trục X,Y. Dẫn động bởi động cơ servo mômen xoắn lớn của Fanuc. Trục X được thiết kế đặc biệt dạng nổi cho tốc độ cao hơn và chính xác hơn
6. AccurMax phát triển hệ thống 3 kẹp trượt thủy lực bằng thép hợp kim giúp giữ chặt hơn cũng như tăng cường khả năng chống mài mòn. Có thể nâng cấp thêm lựa chọn dời kẹp.
7. Thiết kế với mâm đột thớt dày tăng độ chính xác của dao đột nhờ đó tăng tuổi thọ dao. Cấu hình tiêu chuẩn của mâm có 32 trạm dao với 2 trạm dao xoay (AI).
8. Sử dụng hệ điều khiển CNC hàng đầu thế giới FANUC 0i-PF có khả năng chuẩn đoán và lập trình G-Code, với cơ sơ dữ liệu đột có sẵn, dễ dàng giao tiếp thông qua cổng USB, Ethernet và RS232
9. Phần mềm bản quyền CNCKAD, là một bản offline của phần mềm CAM với đa ngôn ngữ, giao diện thân thiện với người dùng và dễ dàng học và vận dụng bởi người vận hành. Cho phép nhập liệu 3D, từ bản vẽ CAD, công cụ vẽ thủ công và tự động, tạo mã NC, chạy mô phỏng, tải dữ liệu NC, tự động chạy dòng lệnh công việc
10. Accurmax có 2 hệ thống bôi trơn tự động cho dao đột và băng trượt
11. Cảm biến phát hiện vật liệu bị cong vênh
12. Hệ thống chân không hỗ trợ thoát phoi
